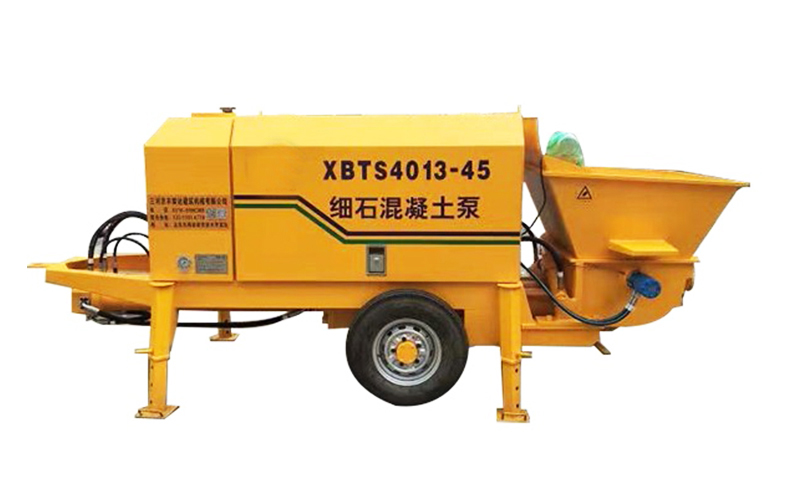

細石混凝土泵的工作原理
產品主要針對地暖施工的特點而專門開發的砂漿輸送設備,適用于地暖工程中填充層或砂漿填充層的大面積、高效率的施工。那么您知道的工作原理是怎樣的嗎?
本產品有轉子式雙滾輪型、直管式三滾輪型和帶式雙槽型三種。轉子式雙滾輪型混凝土泵,由料斗、泵體、擠壓膠管、真空系統和動力系統等組成。泵體密封,泵體內的轉子架上裝有兩個行星滾輪,泵體內壁襯有橡膠墊板,墊板內周裝有擠壓膠管。動力裝置驅動行星滾輪回轉,碾壓擠壓膠管,將管內的混凝土擠入輸送管排出。真空系統使泵體內保持一定的真空度,促使擠壓膠管碾壓后立即恢復原狀,并使料斗中的混凝土加快吸入擠壓膠管內。擠壓式混凝土泵的排量,取決于轉子的回轉半徑和回轉速度,擠壓膠管的直徑和混凝土吸入的容積效率。隔膜在泵體內,當水泵將隔膜下方的水經控制閥抽回水箱時,隔膜下陷,料斗中的混凝土壓開單向閥進入泵體;當水泵將水箱中的水經控制閥抽回泵體時,壓力水使隔膜升起,關閉單向閥,將混凝土壓入輸送管排出。
