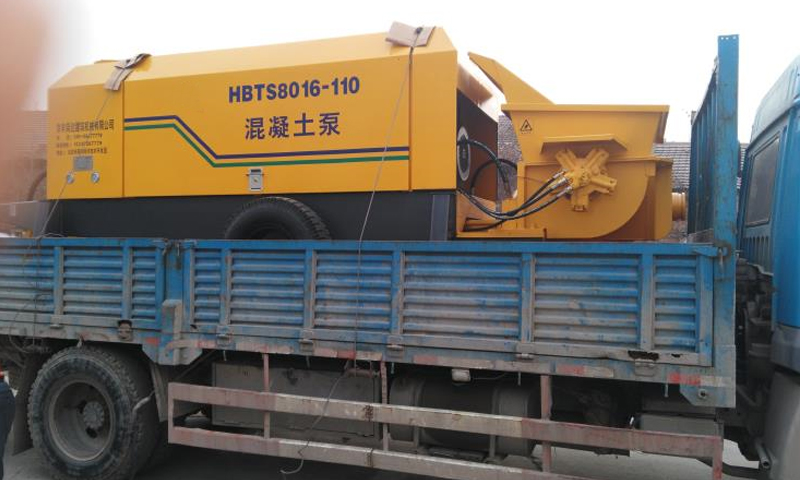

HBTS8016-110混凝土泵
一、概述
HBTS系列混凝土泵是一種電動機驅動的S管閥混凝土泵。該機系統可靠,故障率低,維修方便,可適用于水利、電力、鐵路、公路、隧道、橋涵、港口、礦山、中高層建筑、基礎樁基工程、國防工程等。主要優點如下:

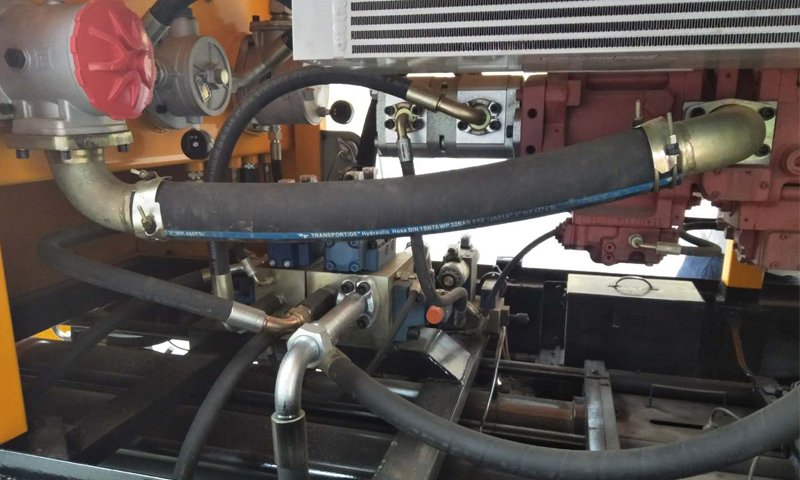

1. 液壓系統采用進口主油泵及國內品牌閥組件,主油泵能根據外負荷的大小自動調節排量又能手動無級調節,閥件靈敏可靠。
2. 電氣部分采用施耐德元氣件及品牌可編程序控制器(PLC),在控制程序中設置了多種自動保護模式,取代了復雜的繼電器線路,簡單,故障率低,可靠性高;
3. 眼鏡板、切割環(帶有自動補償裝置),采用硬質合金配以進口耐磨焊條,抗磨,阻力小,吸料性更好;
4. 大容積油箱及超大流量的強制風冷能使系統的油溫控制在合理的范圍內,大限度的延長了系統的壽命;
5. 攪拌上密封與軸承雙重獨立的密封結構,杜絕了攪拌漏漿的同時減少了液壓馬達損壞的可能性;
6. 主要潤滑點采用自動潤滑,確保機件的使用壽命;
7. 采用知名廠家主油缸,進品密封件,性能可靠,具有高低壓轉換方式,可方便實現泵送不同距離的目的。
二、 主要技術參數
項目 |
單位 |
參數 |
|
混凝土理論出口壓力 |
MPa |
16 |
|
混凝土理論排量 |
m3/ h |
80 |
|
系統壓力 |
主油路 |
Mpa |
32 |
攪拌油路 |
10 |
||
電機功率 |
kw |
110 |
|
輸送砼規格 |
骨料料徑 |
mm |
≤30 |
坍落度 |
100—200 |
||
最大理論輸送距離 |
水平 |
800 |
|
垂直 |
160 |
||
混凝土缸徑X行程 |
mm |
? 195X1850 |
|
分配閥形式 |
|
S管 |
|
上料高度 |
mm |
1400 |
|
料斗容積 |
m3 |
0.7 |
|
輸送管徑 |
mm |
? 125 |
|
液壓油箱容積 |
L |
600 |
|
外形尺寸(長×寬×高) |
mm |
6200×1980×2050 |
|
最大拖行速度 |
Km/h |
8 |
|
主機質量 |
kg |
6800 |
