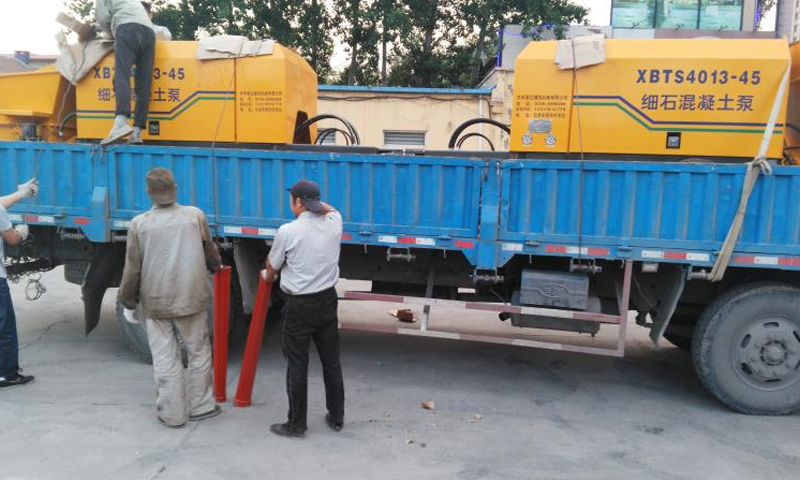

XBTS4013-45混凝土泵簡介
XBTS系列混凝土泵是一種電動機驅動的S管閥混凝土泵。該機系統可靠,故障率低,維修方便,是針對地暖施工的特點而專門開發的細石及砂漿輸送設備,主要適用于地暖工程中細石混凝土填充層或砂漿填充層的大面積、效率高的施工。還適用于各類工程如:隧道、涵洞、引水渠建設中細石混凝土的輸送,各類基礎樁的壓力灌漿等。
主要特點如下:

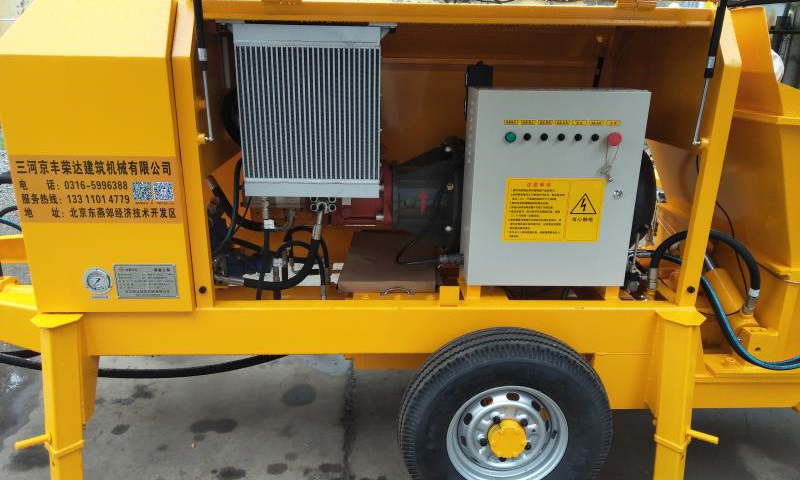

1. 本機技術先進,功能完備,內部空間大,維護保養方便;
2. 液壓系統采用原裝主油泵及合資品牌液壓閥件,主油泵能根據外負荷的大小自動調節排量,閥件靈敏可靠。
3. 電氣部分采用品牌可編程序控制器(PLC),在控制程序中設置了多種自動保護模式,取代了復雜的繼電器線路,簡單,故障率低,可靠性高;
4. 眼鏡板、切割環(帶有自動補償裝置),采用硬質合金配以進口耐磨焊條,抗磨,阻力小,吸料性更好;
5. 大容積油箱及超大流量的強制風冷能使系統的油溫控制在合理的范圍內,大限度的延長了系統的壽命;
6. 攪拌上密封與軸承雙重獨立的密封結構,杜絕了攪拌漏漿的同時減少了液壓馬達損壞的可能性;
7. 主要潤滑點采用全自動潤滑,確保機件的使用壽命;
8. 簡單的高低壓轉換方式,可方便實現泵送不同距離的目的。
9. 標配無線遙控裝置,操作方便。
二、 主要技術參數
項目
單位
參數
理論輸
出壓力
小排量
Mpa
13
大排量
9
理論輸
送量
小排量
m3/ h
25
大排量
40
系統
壓力
主油路
Mpa
28
攪拌油路
10
電機功率
kw
45
輸送砼規格
骨料粒徑
mm
≤30
坍落度
160—220
最大理論輸送距離(m)
水平
450
垂直
130
上料高度
mm
1280
料斗容積
L
380
輸送缸徑X行程
mm
160×1100
輸送管徑
mm
? 80/100/125
液壓油箱容積
L
240
外形尺寸(長×寬×高)
mm
4200×1500×1600
最大拖行速度
Km/h
8
主機質量
kg
2300
