XBTS5013-55細石混凝土兩用泵簡介
一、概述
XBTS5013-55系列產品是一種電動機驅動的S管閥細石混凝土兩用泵。該機系統可靠,故障率低,維修方便,是針對地暖施工特別是地下車庫及廣場和車間的大石子混凝土施工而專門開發的兩用泵,主要優點如下:
1.本機技術先進,內部空間大,維修保養方便,整機處于國內優先;

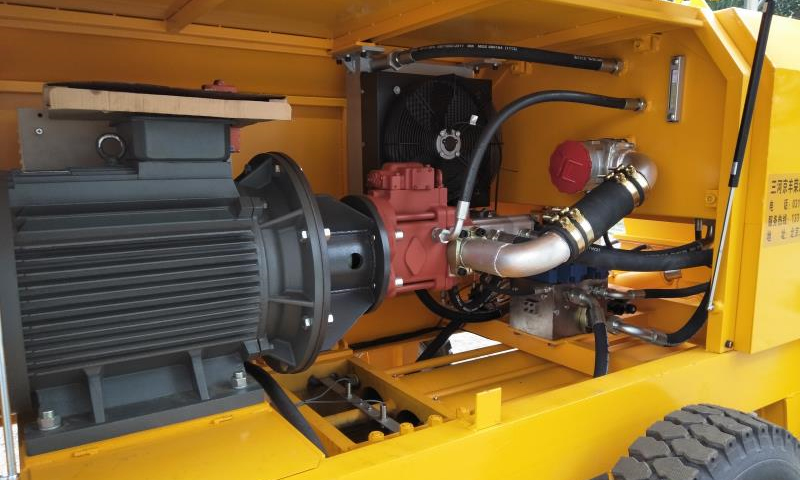

2. 液壓系統采用原裝液壓泵及合資品牌閥組,主油泵能根據外負載的大小自動調節輸出排量,閥件靈敏可靠;
3.電氣部分采用品牌可編程序控制器(PLC)和電氣組件,在控制程序中設置了多種自動保護模式,取代了復雜的繼電器線路,簡單,故障率低,可靠性高;
4. 眼鏡板、切割環(帶有自動補償間隙裝置),采用高硬耐磨合金材料,抗磨,阻力小,使用壽命更長;
5.?dāng)嚢枭厦芊馀c軸承雙重獨立的密封結構,減少了漏漿的可能及馬達的損壞;
5. 簡單的高低壓轉換方式及超高出口壓力,能滿足高層建筑和遠距離施工;
6. 大容積油箱及超大流量的強制風冷散熱,能使系統的油溫控制在合理的范圍內,大限度的延長了系統的壽命;
7. 主要潤滑點采用自動潤滑裝置,確保機件使用壽命;
8. 標配無線遙控裝置,方便操作。
二、 主要技術參數
項目
單位
參數
理論出口壓力
高壓小排量
Mpa
13
低壓大排量
10
混凝土理論排量
小排量
m3/ h
35
大排量
50
系統壓力
主油路
Mpa
28
攪拌油路
10
電機功率
kw
55
輸送砼規格
骨料料徑
mm
≤30
坍落度
160—220
最大理論輸送距離
水平
400
垂直
120
混凝土缸徑X行程
mm
? 180X1500
分配閥形式
S管
上料高度
mm
1140
料斗容積
m3
0.42
輸送管徑
mm
? 80(125)
液壓油箱容積
L
270
外形尺寸(長×寬×高)
mm
5300×1800×1800
最大拖行速度
Km/h
8
主機質量
kg
4300
