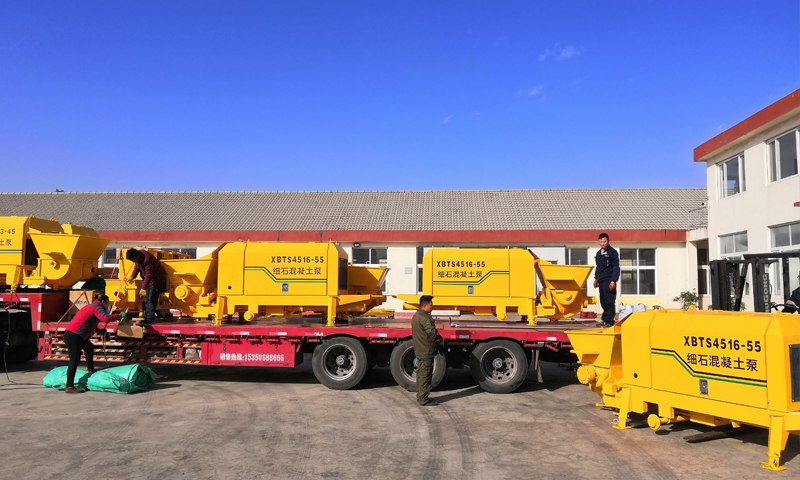

XBTS4516-55細石混凝土細石泵簡介
一、 概述
XBTS4516-55系列產品是一種電動機驅動的S管閥細石混凝土泵。該機系統可靠，故障率低，維修方便，是針對地暖施工特別是40層以上的樓層，主要優點如下：
1．本機技術先進，內部空間大，維修保養方便，整機處于國內前列；

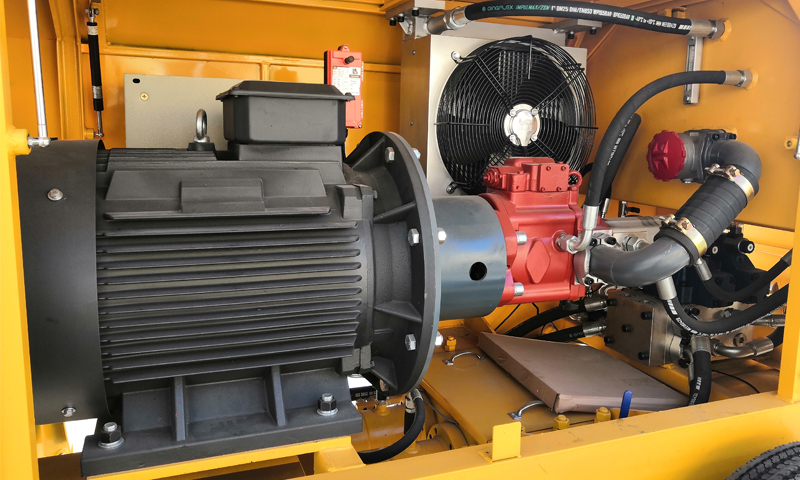

2. 液壓系統采用原裝液壓泵及合資品牌閥組，主油泵能根據外負載的大小自動調節輸出排量，閥件靈敏可靠；
3．電氣部分采用品牌可編程序控制器（PLC）和電氣組件，在控制程序中設置了多種自動保護模式，取代了復雜的繼電器線路，電氣系統簡單，故障率低，可靠性高；
4. 眼鏡板、切割環（帶有自動補償間隙裝置），采用高硬耐磨合金材料，抗磨，阻力小，使用壽命更長；
5．?dāng)嚢枭厦芊馀c軸承雙重獨立的密封結構，減少了漏漿的可能及馬達的損壞；
6. 專門的高低壓轉換方式及超高出口壓力，能滿足高層建筑和遠距離施工；
7. 大容積油箱及超大流量的強制風冷散熱，能使系統的油溫控制在合理的范圍內，大限度的延長了系統的壽命；
8. 主要潤滑點采用自動潤滑裝置，確保機件使用壽命；
9. 標配無線遙控裝置，方便操作。
二、 主要技術參數
|
項目 |
單位 |
參數 |
|
|
理論出口壓力 |
高壓小排量 |
Mpa |
16 |
|
低壓大排量 |
10 |
||
|
混凝土理論排量 |
小排量 |
m3/ h |
25 |
|
大排量 |
45 |
||
|
系統壓力 |
主油路 |
Mpa |
28 |
|
攪拌油路 |
10 |
||
|
電機功率 |
kw |
55 |
|
|
輸送砼規格 |
骨料料徑 |
mm |
≤30 |
|
坍落度 |
160—220 |
||
|
最大理論輸送距離 |
水平 |
450 |
|
|
垂直 |
200 |
||
|
混凝土缸徑X行程 |
mm |
? 160X1100 |
|
|
分配閥形式 |
|
S管 |
|
|
上料高度 |
mm |
1140 |
|
|
料斗容積 |
m3 |
0.42 |
|
|
輸送管徑 |
mm |
? 80(100.125) |
|
|
液壓油箱容積 |
L |
260 |
|
|
外形尺寸（長×寬×高） |
mm |
4200×1500×1700 |
|
|
最大拖行速度 |
Km/h |
8 |
|
|
主機質量 |
kg |
2600 |
|
